De handzame stapelkracht op ieder bedrijf
Standaard eigenschappen
| Onderhoudsvrije werking | ✓ |
| Gemakkelijk te plaatsen | ✓ |
| Duidelijke besturing | ✓ |
| Robuust design | ✓ |
| Over de baan gemonteerd | ✓ |
| Geschikt voor kettingbanen | ✓ |
| Geschikt voor palletrollenbanen | ✓ |
Technische specificaties
| Model | Wis200/250 |
| Max wissel snelheid | 1 pallet per 30 sec |
| Maximaal pallets in voorraad | 15 |

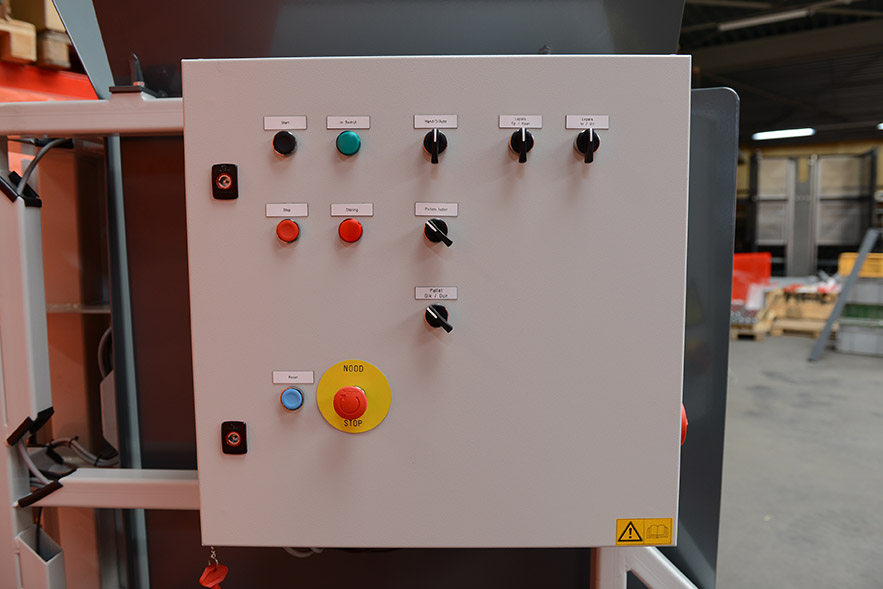

| Besturing | plc |
| Stroomaansluiting | 230 / 400 V |
| Stroomverbruik (Totaal) | 1.5 KW |
| Luchtverbruik | 0 Liter per wisseling |
| Lengte | Breedte | Hoogte | 2.500 | 1.670 | 1.810 mm |
Opties
- Palletrollenbaan
- Versmalde lepels voor smallere pallets
- Versmal platen voor smallere pallets
- Hek rondom machine
- Kan op de palletrollenbaan worden gemonteerd
De werking in het kort
Plaatsen van pallets

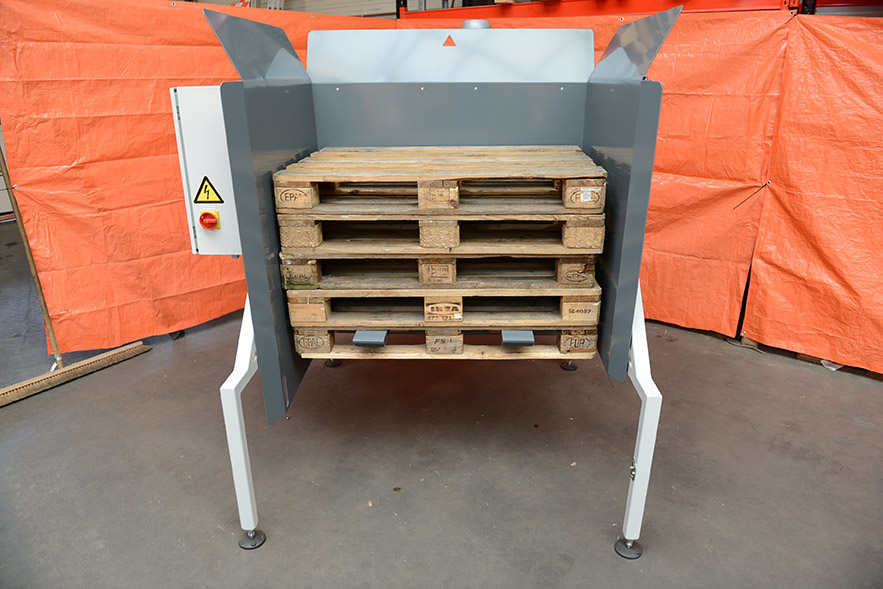

Er wordt handmatig een stapel van maximaal 15 lege pallets in de palletwisselaar geplaatst.
Stand-by modus
De machine blijft in stand-by tot er een aanvraag binnenkomt voor een nieuwe pallet.
Aanvraag en positionering

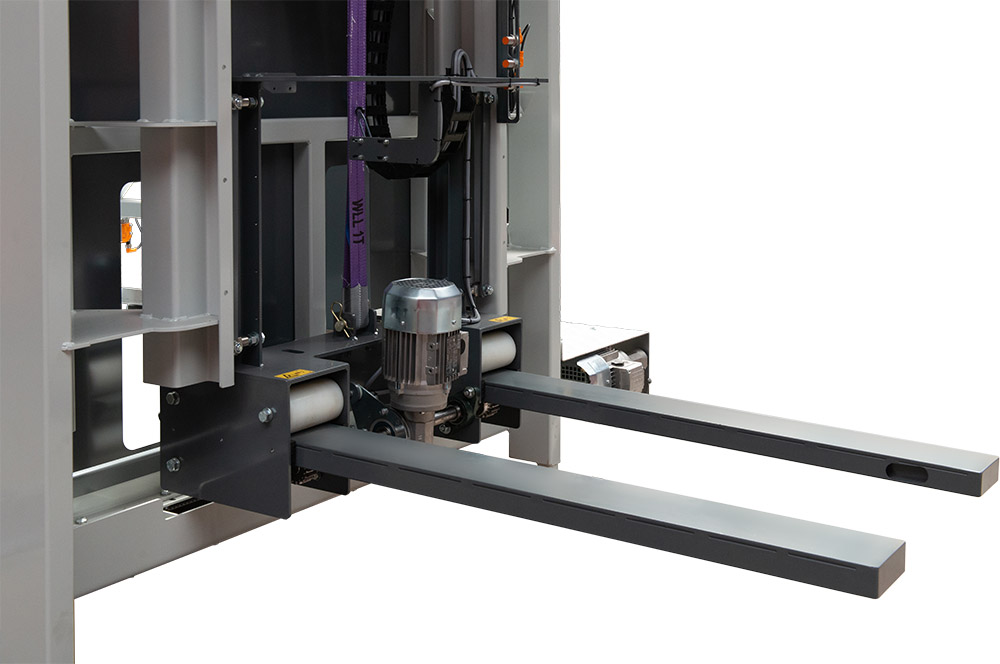

Zodra er een aanvraag is, zakken de lepels van de machine tot het niveau van de palletrollenbaan en plaatsen de volledige stapel van 15 pallets op de rollenbaan.
Herpositionering van de lepels
Vervolgens trekken de lepels zich terug uit de stapel en positioneren zich direct boven de onderste pallet, dus in de tweede pallet vanaf onderen.
Opheffen van de bovenste pallets
De lepels tillen de bovenliggende 14 pallets omhoog, waardoor de onderste pallet vrij komt te staan op de rollenbaan.
Afvoer van de losse pallet
De vrijgekomen pallet wordt automatisch met de rollenbaan naar de zijkant van de palletwisselaar afgevoerd naar bijvoorbeeld een palletiseerder.
Start van een nieuwe cyclus
Zodra de afgevoerde pallet op de juiste positie staat, start de machine automatisch een nieuwe cyclus om de volgende pallet te ontstapelen.
De Wis200-250: pallets naar de kant die u kiest
Bij de Wis200-250 komen de lege pallets aan de voorzijde het magazijn binnen. Het magazijn wisselt ze daarna naar een kant die u vooraf instelt: links of rechts. Omdat de invoer aan de voorkant zit, blijft de totale lengte van de machinelijn beperkt. Dat is prettig in hallen waar de lengte van de opstelling de grootste beperking is.
Op rollen- en kettingbanen
Deze uitvoering werkt zowel op rollenbanen als op kettingbanen. Kettingbanen worden vaak gebruikt als pallets dwars moeten worden verplaatst. Met de Wis200-250 kunt u beide soorten banen in één lijn combineren, waardoor er meer mogelijkheden ontstaan om de lijn om een hoek te laten lopen of om twee lijnen naast elkaar te bedienen.
Rollenbaan of kettingbaan: wat is het verschil?
Op een rollenbaan rust de pallet op een reeks aangedreven rollen en beweegt hij in de lengterichting van de baan. Dat is de gangbare oplossing om pallets over een rechte afstand te verplaatsen. Een kettingbaan heeft enkele parallelle kettingen waarop de pallet rust. Omdat de kettingen de pallet onder de onderste planken dragen, kunnen ze hem ook in de dwarsrichting meenemen. Daardoor worden kettingbanen vaak ingezet op plekken waar een pallet van richting moet veranderen. In combinatie met de Wis200-250 maakt dat lijnen mogelijk die niet in een rechte lijn hoeven te lopen.
Wanneer is dit de juiste keuze?
De Wis200-250 past bij opstellingen waarin de pallets niet in een rechte lijn door de hal gaan. Bijvoorbeeld als de palletiseerder naast de aanvoerlijn staat, of als de volle pallets aan de zijkant moeten worden afgevoerd naar een heftruckpad. Door vooraf de wisselkant te kiezen, sluit het magazijn aan op de rest van uw lijn zonder extra bochten of tussenbanen.
Gegevens
- Invoer van de pallets: aan de voorzijde
- Afgifte: naar een vooraf gekozen kant, links of rechts
- Werkt op rollen- en kettingbanen
- Werkt met europallets en met andere pallets tot 800 × 1200 mm
- Gestuurd door een PLC; een handbediening kan worden toegevoegd
Een voorbeeld uit de praktijk
Stel: uw vulmachine staat tegen de achterwand van de hal en de heftruck rijdt langs de zijkant. De lege pallets worden aan de voorkant ingezet, het magazijn wisselt ze naar rechts, waar de palletiseerder staat, en de volle pallets rollen daarna verder richting het heftruckpad. Zo ontstaat een korte, overzichtelijke lijn die in een hoek van de hal past, terwijl de looproute vrij blijft.
Twee lijnen, één magazijn?
In hallen met twee verpakkingslijnen naast elkaar kan het aantrekkelijk zijn om de aanvoer van lege pallets centraal te regelen. Of dat met één Wis200-250 kan, en hoe de banen dan het beste lopen, hangt af van de afstand tussen de lijnen, het tempo van beide palletiseerders en de manier waarop de banen lopen. Wij rekenen zo'n opstelling voor u door en vertellen eerlijk of één magazijn volstaat of dat twee aparte magazijnen beter werken.
Samen ontwerpen
Omdat deze uitvoering veel mogelijkheden biedt, tekenen wij de opstelling altijd eerst met u uit. Wij kijken waar de lege pallets binnenkomen, waar de palletiseerder staat en waar de volle pallets naartoe moeten. Daarna stellen wij het magazijn en de banen zo in dat ze precies op elkaar aansluiten. Wilt u de andere varianten vergelijken, kijk dan bij de Wis100 en de Wis300-350.
Veelgestelde vragen
Kan ik de wisselkant later veranderen?
De wisselkant wordt bij de installatie ingesteld. Verandert uw opstelling later, neem dan contact met ons op; wij bekijken wat er nodig is om het magazijn mee te laten veranderen.
Werkt de Wis200-250 ook met machines van andere merken?
Dat hangt af van de besturing van die machine. Wij beoordelen dat graag voor u.
Wat is een kettingbaan voor pallets?
Een transportbaan waarop de pallet op aangedreven kettingen rust in plaats van op rollen. Kettingbanen worden vaak gebruikt om pallets dwars te verplaatsen.
Waarom blijft de lijn korter met deze uitvoering?
Doordat de pallets aan de voorzijde worden ingezet en daarna opzij worden gewisseld, hoeft het magazijn niet in het verlengde van de baan te staan.
Is er een vaste prijs voor de Wis200-250?
De prijs hangt af van de banen en de besturing die erbij horen. Wij rekenen het graag voor u uit; laat uw gegevens achter.
